生陽極介紹/INTRODUCTION OF GREEN ANODE

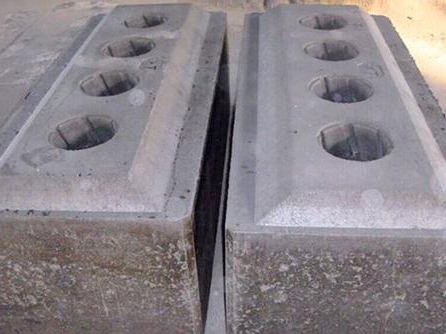

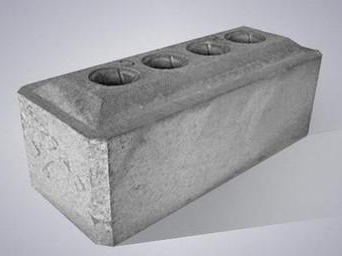

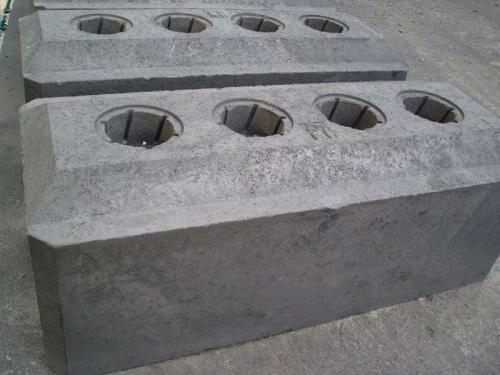

　　預焙陽極是以石油焦、瀝青焦為骨料，煤瀝青為黏結劑制造而成，用作預焙鋁電解槽作陽極材料。這種炭塊已經過焙燒，具有穩定的幾何形狀，所以也稱預焙陽極炭塊，習慣上又稱為鋁電解用炭陽極。用預焙陽極炭塊作陽極的鋁電解槽稱預焙陽極電解槽，簡稱預焙槽，這是一種現代化的大型鋁電解槽。

　　生陽極制造包括中碎篩分、磨粉、配料、混捏和成型冷卻等生產工序。

　?、?中碎篩分

　　本項目設2個石油焦中碎、篩分系統和1個殘極返回料中碎、篩分系統。石油焦(或殘極料)分別由電磁振動給料機給料,經帶式輸送機、斗式提升機送入一臺雙層水平振動篩和一臺單層水平振動篩做篩分處理,粒度大于12mm的料返回中間料倉,再由電磁振動給料機給料進入雙輥破碎機中碎后再重新篩分。12～6mm,6～3mm的粒度料可直接進入相應配料倉,也可返回雙輥破碎機重新中細碎至3mm以下,便于生產靈活調節。

　　生碎料在殘極處理工段經兩級破碎到20mm以下粒度后,經帶式輸送機,斗式提升機,直接運入生碎料倉使用。

　?、?磨粉

　　為保證陽極產品的致密性，生陽極制造時需要加入一定比例的粉料(約45%左右)填充粒料之間的間隙。粉料主要來源為收塵系統收集的焦粒粉塵、石油焦中碎篩分出的部分細碎粒(6～0mm)。來料由磨粉機粉碎成粉料。

　　磨粉采用磨粉機。由電磁振動給料機定量喂入擺式磨粉機內,從磨粉機出來的含塵氣體經風選器分選后,粗粒子料被分離后返回磨粉機再磨,合格細粉經旋風收料器收集后送入粉料配料倉,循環風經通風機進入磨粉機用于循環生產。磨粉過程中產生的多余風經凈化處理后排入大氣。

　　粉料除用于配料之外，部分粉料用作混捏、成型過程瀝青煙氣的吸附劑，用于瀝青煙氣的吸附處理，吸附瀝青煙氣后直接進入混捏工段。

　?、?配料、混捏、均溫、成型冷卻

　　焦炭粒子料、粉料、殘極粒子料分別由各自配料倉底部的給料機及漏斗秤按配方要求稱量,再匯入復核秤。由螺旋輸送機將配好的原料運往預熱混捏機上層加熱鍋內加熱。經30～40min將混合料加熱到170～180℃后，熱混合料和生碎料、液體粘結劑瀝青一起加入預熱混捏機下層的混捏鍋中混捏，液體瀝青用電子漏斗秤計量,采用減量法。配料全過程采用微機自動控制。

　　混捏選用雙攪拌、雙加熱4000升預熱混捏機。每次可混捏糊料3.8～4.5噸,混捏周期為30～40min。混捏好的糊料卸入活底糊料箱,經電動平板小車、橋式起重機送入糊料均溫箱均溫處理。

　　成型采用固定臺式振動成型機。用料時,將均溫箱內糊料直接送入成型機稱量斗中計量,而后進入成型機振動臺振動成型。成型炭塊經檢測合格后進入冷卻輸送機冷卻,冷卻后的生陽極塊經輥道輸送機輸送到炭塊庫貯存。不合格的生陽極塊用叉車送到返加料處理系統。

陽極焙燒介紹/INTRODUCTION TO ANODE BAKING

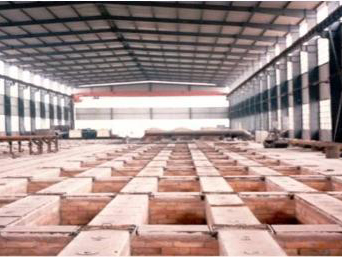

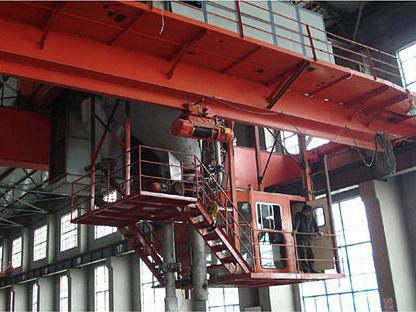

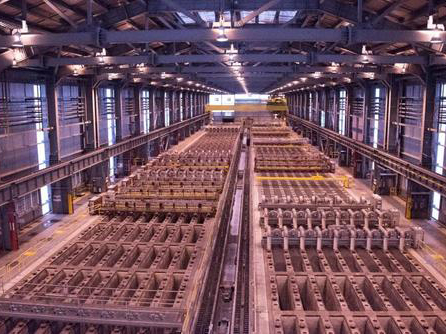

　　→生陽極塊經板式輸送機送入焙燒車間,經碳?jí)K編組站編為7塊一組，置于專用的編組架上，產品裝爐時由多功能機組一次夾2組碳?jí)K(共14塊)裝入焙燒爐。填充料的裝、出爐操作,采用1臺多功能機組和1臺填充料專用裝出爐機組共同完成。生陽極的焙燒采用一臺54室敞開式焙燒爐,共設3個火焰系統,每個火焰系統6室運轉,焙燒曲線為26～30h/室,每個爐室8個爐箱,爐箱尺寸5300mm(長)×800mm(寬)×5600mm(深),每箱裝3層,每層裝7塊,每個爐室裝168塊。焙燒爐用焦?fàn)t煤氣作為燃料。按編制的時間表,將裝好生陽極炭塊的焙燒爐室接入加熱系統，加熱系統煙氣溫度為1200℃，整個加熱升溫過程用計算機進行控制。經156～180小時完成加熱焙燒后切斷熱源脫離加熱系統,對爐室進行強制冷卻,冷卻到規定的時間后出爐。

　　→生陽極炭塊裝入焙燒室時，需要在炭塊四周和頂部填充焦粉，以防止炭塊在高溫焙燒時接觸空氣氧化。加熱系統的火道采用負壓運行，部分填充焦粉、生陽極炭塊高溫焙燒過程原料瀝青中的揮發份等從焙燒室縫隙吸入火道被燃燒。

　　→陽極焙燒分4個區，工作區-冷卻區-加熱區-預熱區。6個室一周轉。工作區為1個室，冷卻區為1個室，加熱區為1個室，預熱區為3個室。工作區為裝、出陽極區，冷卻在冷卻區由鼓風機強制通風冷卻，風在冷卻陽極的同時，自身也得到預熱，熱風作為加熱區的一次空氣助燃，燃燒后的廢氣進入預熱區預熱陽極。

　　→焙燒陽極出爐時,首先用填充料裝出爐機組去除覆蓋在陽極上的填充料,然后用多功能機組將兩個爐箱內的陽極(共14塊)一次吊出送到清理站解組并清理，由陽極清理機組的機械刮刀機械清理，同時抽風吸塵。經清理及測試后合格的陽極炭塊送到碳?jí)K庫由堆垛天車堆垛貯存，外售。

　　→在焙燒過程中,從焙燒爐排出的含有瀝青焦油及粉塵的焙燒煙氣進入凈化系統處理。
